100g-600g分体式次氯酸钠发生器安装教程（标配）

100g-600g分体式次氯酸钠发生器安装教程（标配）

一、设备清单

1. 前置软化水：流量型阀头、玻璃钢罐体、吸盐管、底阀（过滤阀）。
2. 自动配比盐箱：进水电动阀、流量管、调节阀、循环泵、A/B浮球、盐箱。
3. 次氯酸钠发生器主机：箱体、盐泵、药泵、电解电源、电解槽、A/B浮球、鸭嘴浮球、控制系统。
4. 安装管件：随机配
5. 说明书、合格证。

二、设备布置

次氯酸钠发生器布置图-100g-600g-总图

次氯酸钠发生器布置图-100g-200g最小安装空间

链接: https://pan.baidu.com/s/1eiVq7TUoxplud8ATyDzTnA?pwd=v9wi 提取码: v9wi 复制这段内容后打开百度网盘手机App，操作更方便哦

1. 操作方便，检修方便：设备周边50cm处无障碍物，墙，其他设备。
2. 自动配比盐箱在左侧，主机在右侧，也可调换。根据补水，加盐，加药，排气，电源线铺设的方便程度确定。自动配比盐箱可与主机紧相邻。
3. 前置软化水在自动配比盐箱左侧或者左后角，尽量减少管路的来回拐弯。
4. 周边无热源，火花，及其他腐蚀性气体，液体，易燃易爆气体、液体。
5. 地下室安装应注意设备排气，引至地下室排气口或者接至室外，管道不易过长。

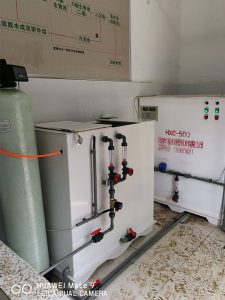

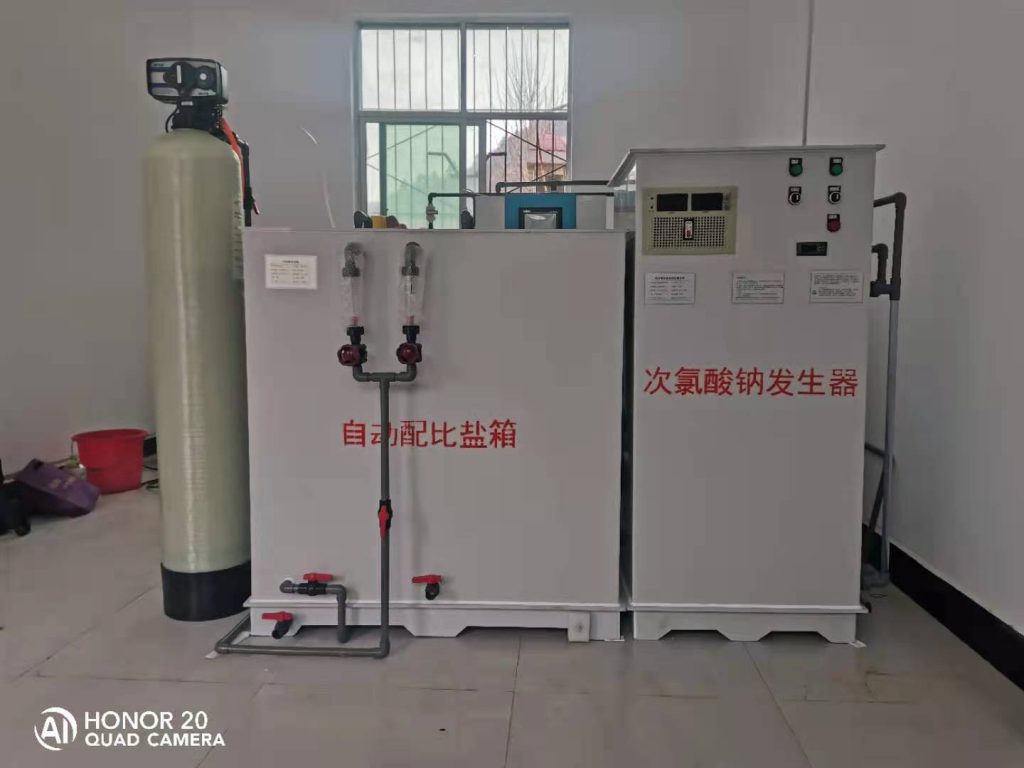

摆放案例

三、软化水设备的安装

1. 把树脂装入玻璃钢罐（不锈钢罐）内。
2. 中心管下端用pvc胶粘牢下布水器，上端套上上布水器，插入到罐中心底部。
3. 套上防水垫圈，将控制阀头（机头）拧在罐体上。
4. 软化水进水口：与自来水相连接，预设检修阀门。
5. 软化水出水口：与自动配比盐箱进水相连，预设检修阀。
6. 排水口接至地沟、下水道、排污管网。
7. 吸盐口：一端链接机头，另一端插上底阀，放入自动配比盐箱饱和盐箱水面下15cm处，固定。
8. 电源插头直接插到标准220v插座上。

四、自动配比盐箱的安装

1. 进水口：与软水出口相连接。
2. 出水口：与次氯酸钠发生器主机的盐水计量泵入口相连，出口依次安装阀门，Y型过滤器。
3. 搅拌泵：固定到饱和盐箱中间高度的位置或者长期漂于水面之上，切记上水没过泵体后再插电运行。
4. 补水浮球：将AB浮球均装满水。
5. 补水电磁阀：直接通水后插电使用。
6. 稀释盐箱低液位计：无水时下垂断开，有水时水平闭合。线应与主机预留低位信号线相连。
7. 后面插排线应与主机预留供电电源线相连。

五、次氯酸钠发生器安装

1. 盐水计量泵入口与自动配比盐箱相连。
2. 加药计量泵出口与加药管道相连，加药管道负压时应加装背压阀或者注射阀。入口部分厂家预制好的管路配件。
3. 排气口：直接接到室外，中间不设下垂与阀门，不易过长。
4. 总电源应按要求接入，零线相位需注意。
5. 预留盐箱低位信号线：与对应的盐箱低液位信号线相连接。
6. 预留220v供电电源线：与自动配比盐箱后插座相连接。

六、注意事项

1. 防火，防止火花，高温热源。
2. 消毒液严禁饮用，如有饮用应立即就医。
3. 消毒液具有漂泊性能，不能直接与衣物接触，若不慎接触应立即清水冲洗。
4. 消毒液具有强氧化性，腐蚀性，不宜与金属接触。
5. 如有泄露应立即将设备电源关闭。

七、设备调试

1. 前置软化水的首次使用冲洗。
2. 盐泵正反转，药泵正反转。
3. 主机内储药箱AB浮球和自动配比盐箱内浮球装水。

八、参数设置

100g

	电压 V	电流 A	盐泵 L/h	浓盐水 L/h	稀盐水 L/h
100	3-5	80-100	10-20	10	60
200	6-10	80-100	20-40	20	120
300	9-15	80-100	30-60	30	180
400	9-15	100-133	40-80	40	240
500	12-20	100-125	50-100	50	300
600	12-20	120-150	60-120	60	360

电压限定值设置方法：不加盐用清水运行，可调节电压限定值，电解电源启动后缓缓扭动电压调解旋钮（电解电源右上角）。

电流设置方法：电压限定值设置后加入6-10%的盐水，可调节电解电流限制，如果电流达不到设定值应增加盐水浓度，直到达到电流限定值。

盐泵设置方法：1、电磁隔膜计量泵：设定流量/按最大流量=当前频率/最大频率（180）计算得出频率值，开机状态下直接按上、下的箭头调节。2、机械隔膜泵：设定流量/最大流量*100%得出最大冲程百分比率，开机状态下缓缓旋转冲程调节旋钮（调节前应打开锁丝，调节完成上紧锁丝）。

浓/稀盐水设置方法：拉下A/B浮球开关，进水后直接调解红色调节阀调节。

---
